Installation de câbles et tableaux électriques
L’installation de tableaux, fils et câbles électriques constitue la base du métier d’électricien. C’est également un domaine encadré par des normes pour assurer le bon fonctionnement et la sécurité des systèmes. Pour les installations électriques en basse tension (locaux d’habitation), la norme NF C 15-100 fixe les règles des installations électriques.
Pour rappel, l’amendement 5 avait apporté en novembre 2015 de nouvelles modifications afin d’adapter la norme NF C 15-100 aux réalités du logement d’aujourd’hui. Par la suite, deux arrêtés entrés en vigueur le 1er septembre 2016 ont apporté d’autres changements.
Voir notre article > Conformité des installations électriques : les évolutions de la norme NF C 15-100
Cette évolution s’est notamment traduite par la création de deux nouveaux titres. Le titre 10 relatif aux « installations électriques à basse tension dans les bâtiments d’habitation » et le titre 11, qui concerne « l’installation de communication dans les bâtiments d’habitation ».
Par ailleurs, ces changements renseignent les installateurs sur les conditions de mise en place d’un circuit spécifique dans la cuisine afin de répondre à la multiplication des appareils électrodomestiques, sur le nombre des socles de prise de courant par pièce et par circuit, ainsi que sur la méthode de dimensionnement des dispositifs différentiels à haute sensibilité (dorénavant dimensionnés en fonction de la taille de l’installation électriques et non de celle du logement).
Précisions concernant les conducteurs
Le type de câble ou de fil utilisé pour le transport du courant électrique dépend des besoins et de la réglementation. Une installation domestique comprend des circuits d’alimentation qui desservent plusieurs points d’utilisation (éclairages, prises) et des circuit spécialisés, qui ne desservent qu’un seul appareil (chauffe-eau, plaque de cuisson, four). Les radiateurs électriques font également l’objet d’une ligne distincte. A chaque usage correspond une section de conducteurs (en mm²) adaptée à l’intensité du courant (en ampères) que doit supporter le circuit.
- 10 A : 1,5 mm²
- 16 – 20 A : 2,5 mm²
- 25 A : 4 mm²
- 32 A : 6 mm²
Des sections de 10, 16 et 25 mm2 sont destinées aux liaisons de compteur électrique/disjoncteur d’abonné, à la mise à la terre, ou encore au branchement d’une dépendance.
Repérage des couleurs:
- Les conducteurs de phases peuvent être de toutes les couleurs sauf bleu clair, vert, jaune, vert et jaune.
- Ceux de terre sont rayés vert et jaune.
- Les conducteurs de neutre sont bleu et toutes les nuances de bleu.
Désignation d’un câble électrique
Norme européenne Cenelec
Les caractéristiques d’un câble selon la norme européenne sont indiquées par un code :
| Désignation | Symbole | Signification du symbole |
|---|---|---|
| Type de câble | H | Harmonisé CENELEC |
| A | National reconnu par CENELEC | |
| N | National non reconnu par CENELEC | |
| Tension U0/U
U0 : Tension entre phase et terre
U : Tension entre phases |
00 | < 100/100V |
| 01 | ≥ 100/100V et ≤ 300/300V | |
| 03 | 300/300V | |
| 05 | 300/500V | |
| 07 | 450/750V | |
| Isolant | R | Caoutchouc |
| S | Caoutchouc silicone | |
| V | Polychlorure de vinyle | |
| X | Polyétdylène réticulé (PRC) | |
| Gaine | J | Tresse de fibres de verre |
| N | Polychloroprène | |
| R | Caoutchouc | |
| T | Tresse textile | |
| V | Polychlorure de vinyle (PVC) | |
| Forme du câble | Rien | Câble rond |
| H | Câble méplat, conducteurs séparables | |
| H2 | Câble méplat, conducteurs inséparables | |
| Nature de l’âme | ||
| Rien | Conducteur en Cuivre | |
| A | Conducteur en Aluminium | |
| F | Âme souple classe 5 | |
| H | Âme souple Classe 6 (extra souple) | |
| K | Âme souple installation fixe | |
| R | Conducteur fixe à fils torsadés cylindriques | |
| S | Conducteur fixe à fils torsadés et contour sectoriel | |
| U | Conducteur fixe à fils massifs et cylindriques | |
| W | Conducteur fixe à fils massifs et contour sectoriel | |
| Y | Âme à fil rosette | |
| Constitution | n | Chiffre indiquant le nombre de conducteurs |
| X | Absence du conducteur Vert/Jaune | |
| G | Présence du conducteur Vert/Jaune | |
| m | Nombre indiquant la section en mm² |
Norme française UTE
Les caractéristiques d’un câble selon la norme française UTE sont indiquées par un code :
| Désignation | Symbole | Signification du symbole |
|---|---|---|
| Type de câble | U | Câble normalisé UTE |
| Tension nominale | 250 | 250V |
| 500 | 500V | |
| 1000 | 1000V | |
| Nature de l’âme | Rien | Âme rigide en cuivre |
| A | Âme rigide en Aluminium | |
| S | Âme souple en Cuivre | |
| Nature de l’enveloppe isolante | B | Caoutchouc butyle vulcanisé |
| C | Caoutchouc vulcanisé | |
| J | Papier imprégné | |
| K | Caoutchouc silicone | |
| E | Polyéthylène | |
| N | Polychloroprène réticulé | |
| R | Polyéthylène réticulé | |
| V | Polychlorure de vinyle | |
| X | Isolant minéral | |
| 2 | Avant symbole gaine = gaine épaisse | |
| 3 | Avant symbole gaine = gaine très épaisse | |
| Bourrage pour les câbles multiconducteurs | G | Plastique formant la gaine de bourrage |
| U | Aucun bourrage ou pas de gaine | |
| 1 | Gaine d’assemblage formant gaine de bourrage | |
| 2 | Avant symbole gaine : gaine épaisse | |
| 3 | Avant symbole gaine : gaine très épaisse | |
| Rien | Conducteur ou torsade de conducteurs | |
| Gaine de protection non métallique | C | Caoutchouc vulcanisé |
| N | Polychloroprène ou équivalent | |
| V | Polychlorure de vinyle | |
| Protection et revêtement métalliques | P | Plomb |
| F | Feuillard ou fil d’acier | |
| Z | Zinc ou autre | |
| Gaine extérieure | V | Polychlorure de vinyle |
| Forme du câble | Rien | Câble rond |
| M | Câble plat |
Câbles et fils électriques, quelles différences ?
Le fil électrique se compose d’une âme conductrice, rigide ou souple, enrobée d’un isolant. Celle-ci peut être en cuivre, cuivre nickelé ou nickel (métal blanc). Le câble électrique est quant à lui constitué de plusieurs fils électriques regroupés dans une gaine protectrice simple ou double.
Tous les articles sur le sujet
Vidéo : découvrez les modules KT Memory
Labellisé par Finance Innovation dans la catégorie Prop’tech en juin 2016, le système KT Memory s’installe dans…
Sylvie Barbazanges – Prysmian : « Le Règlement Produits de Construction va améliorer la sécurité en cas d’incendie »
ENTRETIEN AVEC Sylvie Barbazanges, responsable marketing et communication du groupe Prysmian en France. Spécialisé dans la…
Un réseau de spécialistes – La proximité a toujours été dans l’ADN de Hager
Les services fournis aux installateurs font partie de l’Objectif 2020. De ce fait, la formation de…
Le nouveau livre blanc d’Eaton permet aux constructeurs de machines de réaliser des économies
BONN … Eaton présente son dernier livre blanc sur le câblage intelligent. Dans ce rapport intitulé …
Prysmian va développer IFA 2, la nouvelle interconnexion électrique entre la France et le Royaume Uni
CE PROJET D’UNE VALEUR DE PRES DE 350 MILLIONS D’EUROS A ETE CONFIE A PRYSMIAN PAR…
RELICON by HellermannTyton
RELICON by HellermannTyton, la nouvelle gamme de systèmes de résines coulées et de gel dédiée à…

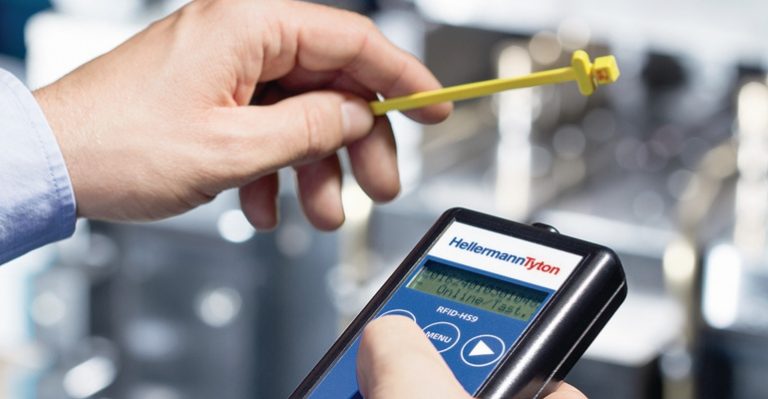

HellermannTyton rend ses colliers d’identification et ses accessoires intelligents en leur intégrant la RFID
